Graficación de datos

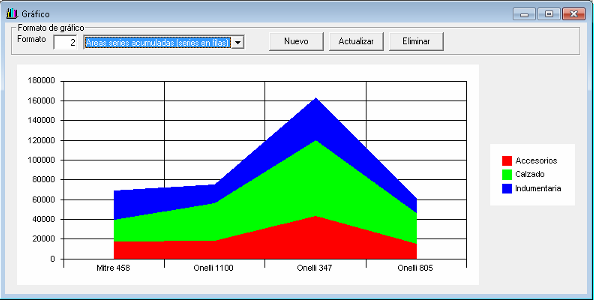

El Sistema TS posee un potente módulo de graficación que permite personalizar el tipo de gráficos, las escalas de los ejes, textos, etc., pudiendo utilizar alguno de los formatos de gráficos predefinidos, o crear nuevos formatos.

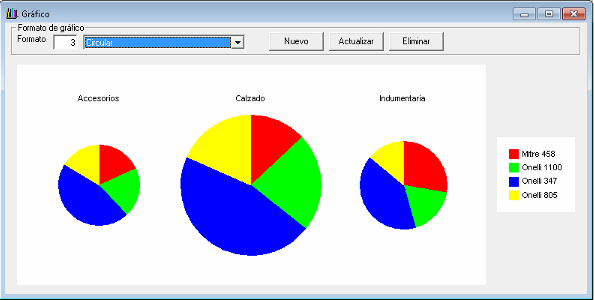

Al cambiar el formato, el sistema actualizará el gráfico utilizando los atributos definidos para el formato seleccionado.
El usuario puede utilizar los botones Nuevo, Actualizar, o Eliminar para crear nuevos formatos, actualizar, o eliminar formatos existentes como se explica más adelante en esta sección.
Opciones del formulario
A continuación se detallan las opciones específicas para el visualizador de gráficos en el menú de opciones y su equivalencia en la barra de herramientas:
Archivo

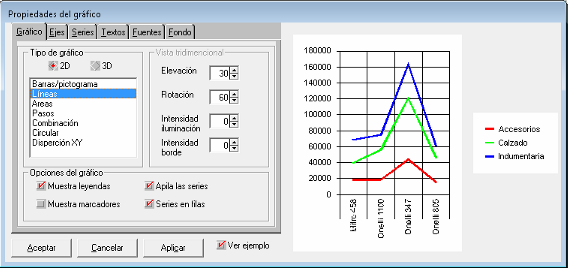

Propiedades del gráfico: Abre el formulario que permite definir las propiedades del gráfico.
Si utiliza la opción Ver ejemplo de este formulario podrá visualizar los cambios a medida que va haciendo cambios sobre los atributos del gráfico, sus ejes, las series, textos, fuentes y fondo del gráfico.
Imprimir: Imprime el gráfico
Edición
Copiar: Copia los datos del gráfico.
|
En caso de que se pegue el contenido de la copia en un software de dibujo como por ejemplo el Paint de Windows, se pegará el dibujo del gráfico, en tanto que si se pega el contenido de la copia en una hoja de cálculo o procesador de texto se pegarán los datos utilizados para graficar.. |
Administración de formatos
Para crear un nuevo formato se recomienda tomar el formato más parecido al que se desea crear, luego seleccionar la opción Propiedades del gráfico del menú Archivo para personalizar el gráfico, y luego hacer clic en el botón Nuevo, al hacer esto el sistema le solicitará al usuario que ingrese el nombre del nuevo formato.
Para modificar un formato existente, en primer lugar se debe seleccionar el formato a modificar, luego seleccionar la opción Propiedades del gráfico del menú Archivo para personalizar el gráfico, y finalmente hacer clic en el botón Actualizar para guardar los cambios al formato.
Para eliminar un formato existente, se debe seleccionar el formato a eliminar, y a continuación presionar el botón Eliminar.
Ver también los siguientes temas:
